雖然我們業內人士都知道，空氣能熱泵和地暖管才是完美匹配，但因為用戶實際很多都是用的暖氣片，因此不得不考慮空氣能熱泵+暖氣片的設計。

那實際應用中，空氣能熱泵應該匹配多少片暖氣片呢？有沒有計算依據和計算公式？下面我們一起來看。

可以憑經驗直接增加片數嗎？之前有人問：只要空氣能熱泵能保證60±3℃大溫差范圍可以正常工作的熱泵主機，直接改裝現有用散熱片采暖的家庭就可以了嗎？

這個問題當時直接就被有經驗的工程師否定了。他解釋：正規的散熱片廠家的技術手冊都會有類似下表的參數（其中省略了65~90℃的參數）。

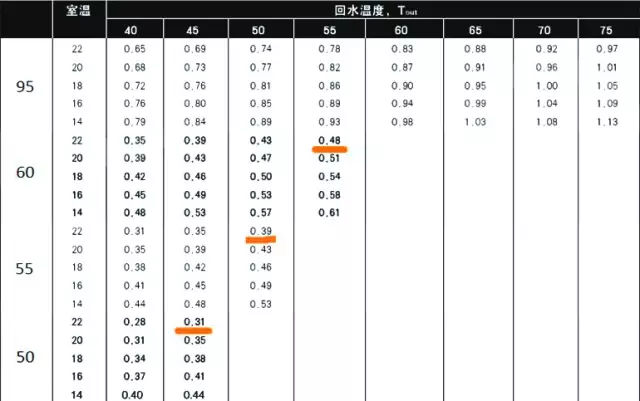

圖| 鋼制板式散熱器散熱量轉換系數表

假如原來散熱片是配壁掛爐、按95℃供水/75℃回水房間溫度按20℃選型設計的，其轉化系數是1.01，熱源用熱泵替代后，如按55℃供水/50℃回水，房間溫度按20℃設計，對應轉化系數是0.43！也就是說，需要增加約60%的散熱片。那是不是就增加60%的散熱片呢？

當然也不是。如果加的片數多了，增加成本和多占面積。而如果加少了，房間溫度還是上不去，滿足不了用戶對溫度的要求。

片數=采暖負荷/標準散熱量*片比系數

暖氣片在不同的水溫下，散熱能力是不同的，其散熱能力和平均水溫有關，是一個復雜的函數關系。熱泵商學院講師安建新分享了計算公式：所需片數=采暖負荷/標準散熱量*片比系數。

表：“溫度-片數”對照表

注：此表僅適用于鑄鐵四柱760暖氣片

從上表我們也可以看出，隨著平均水溫的降低，暖氣片的散熱能力明顯下降，所需暖氣片的片數也要隨之增多：當散熱器水溫從95/70℃降到75/50℃時，所需片數增加了70%；當降到45/40℃時，所需片數增加到了3.6倍。

舉個例子，假設一個耗熱量為1200W房間，采用每片標準散熱量129W的鑄鐵四柱760暖氣片，之前的熱源為燃煤鍋爐，進出水溫度為95/70℃時，所需鑄鐵四柱760暖氣片數量為1200/129*1=9.3，也就是說10片就可以滿足了。

當熱源換成空氣源熱泵產品后，出回水溫度降低到45/40℃，片比系數是95/70的3.6倍，可以直接用10片*3.6計算出需要暖氣片的片數為36片，要在原來的基礎上再加上26片。

由于暖氣片計算忽略了修正系數，加之計算時取得是數據的整值以及片比系數的放大作用，直接用片比系數的倍數來估算可能會有一定的偏差。

另外，使用本公式得到比較準確的數值，前提還有計算獲得相對準確的采暖熱負荷。如果要想得到比較準確的數值，最好是采用公式來計算，即1200/129*3.6≈33.5片，也就是說，要達到用戶需要室內溫度，還需要再增加24片鑄鐵四柱760暖氣片。

從剛才的案例計算也可以看出來，不同進回水溫度暖氣片片比系數相差很大，因此準確計算房間負荷是計算暖氣片片數的前提。而且，不同散熱器的片比系數不一定相同，這個需要平時的經驗積累。

值得一提的是，對于單管串聯暖氣片采暖系統，越靠后平均水溫越低，同樣的負荷所需的片數也就越多。另外，地暖中如果需要設置散熱器時，請參照地暖的設計水溫對暖氣片進行計算，切不可直接套用。
