空氣能熱水器工作原理

空氣能熱水器也叫空氣源熱水器或者空氣源熱泵。相信大家都了解空調，空調制冷的同時主機排出的是熱風，空氣能熱水器工作原理與其相反，它制取熱水排出的是冷風?？諝饽軣崴魇悄壳笆澜缟献钕冗M(jìn)、能效比最高的制熱設備之一，它根據逆卡諾循環原理，采用電能驅動，通過傳熱工質把空氣中無法被利用的低品位熱能有效吸收，并將吸收回來的熱能提升至可用的高品位熱能并釋放到水中的設備。在不同的工況下空氣能熱水器每消耗1kW電能就從低溫?zé)嵩粗形?~6kW的 免費熱量，節能效果非常顯著。

空氣能熱泵熱水器壓縮機把低溫低壓氣態冷媒轉換成高壓高溫氣態，壓縮機壓縮功能轉化的熱量為Q1，高溫高壓的氣態冷媒與水進行熱交換，高壓的冷媒在常溫下被冷卻、冷凝為液態。這過程中，冷媒放出熱量用來加熱水，使水升溫變成熱水。水吸收的熱為Q3，高壓液態冷媒通過膨脹閥減壓，壓力下降，回到比外界低的溫度，具有吸熱蒸發的能力。低溫低壓的液態冷媒經過蒸發器（空氣熱交換器）吸收空氣中的熱量自身蒸發，由液態變?yōu)闅鈶B(tài)，冷媒從空氣中吸收的熱為Q2。吸收了熱量的冷媒變成低溫低壓氣體，再由壓縮機吸入進行壓縮，如此往復循環，不斷地從空氣中吸熱，而在水側換熱器放熱，制取熱水。這個循環過程由空氣能熱泵（主機）機組來完成。空氣能熱泵作為高效集熱并轉移熱量的系統裝置，可以把壓縮機所消耗的電力變?yōu)槲灞斗秶鷥?nèi)的熱能（即Q1+Q2=Q3的道理）。

空氣能熱水器工作過程：進入蒸發器吸收熱量前狀態:低溫低壓的液體→通過蒸發器吸收空氣中的熱量（氣化）→制冷劑變成低溫低壓的氣體→通過壓縮機做功壓縮→變成高溫高壓氣體→經過換熱器跟水交換熱量→變成低溫高壓的液體→經過節流裝置節流→變成變成低溫低壓的液體→進入蒸發器重復循環該過程

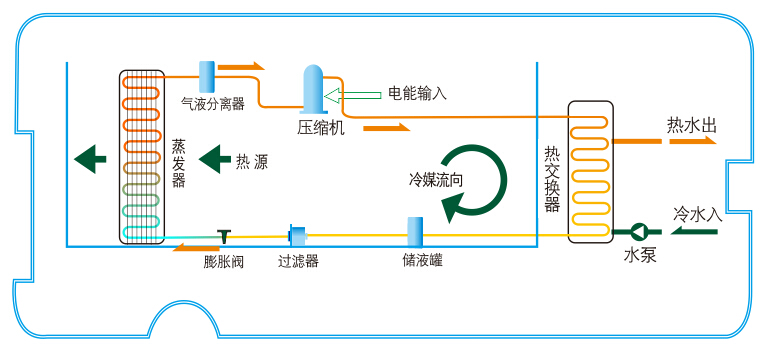

常溫型熱泵熱水機工作原理

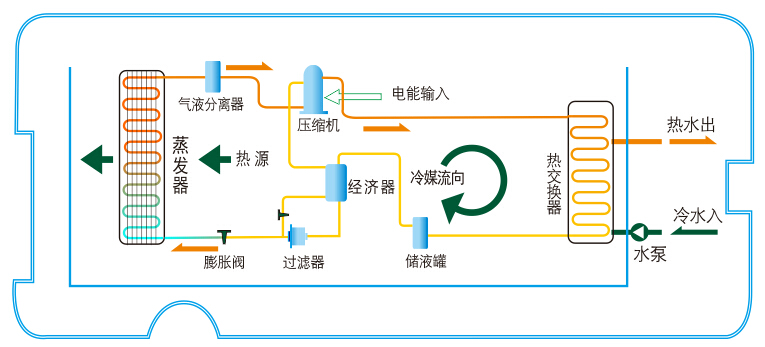

超低溫型熱水機組工作原理

系統結構圖

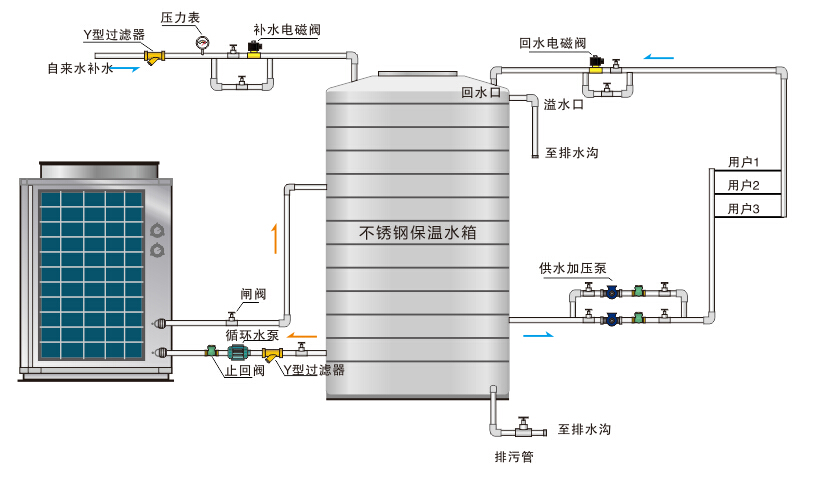

循環式熱泵熱水機組系統原理圖

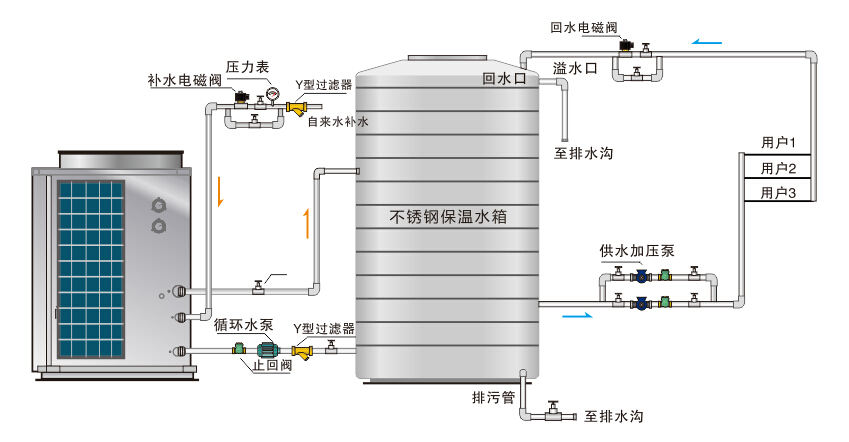

直熱循環式熱泵熱水機組系統原理圖

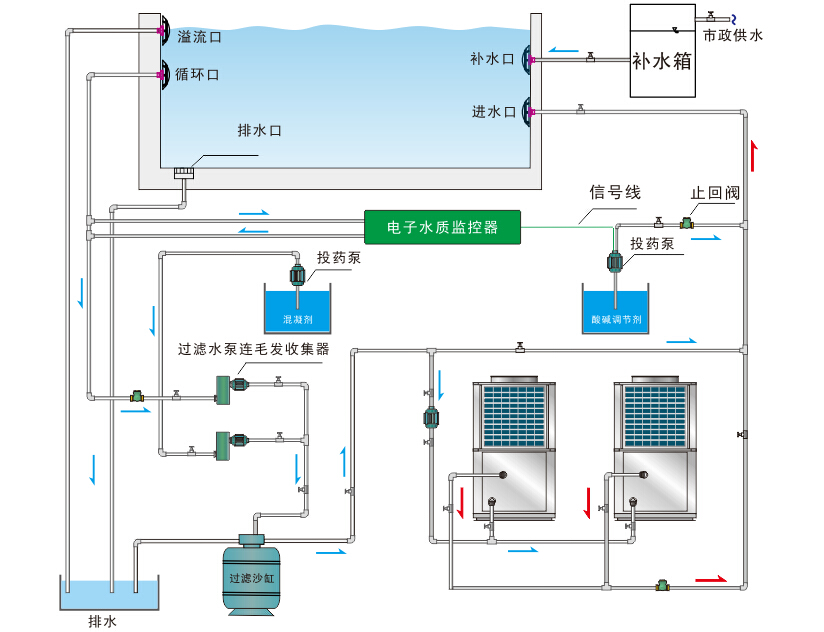

泳池、泡池、溫泉熱泵熱水機組系統原理圖

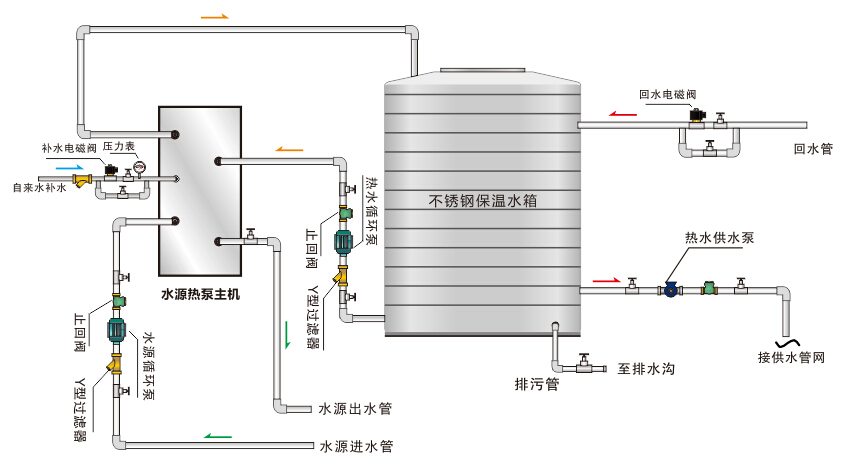

循環式水源熱泵熱水機組系統原理圖

直熱循環式水源熱泵熱水機組系統原理圖

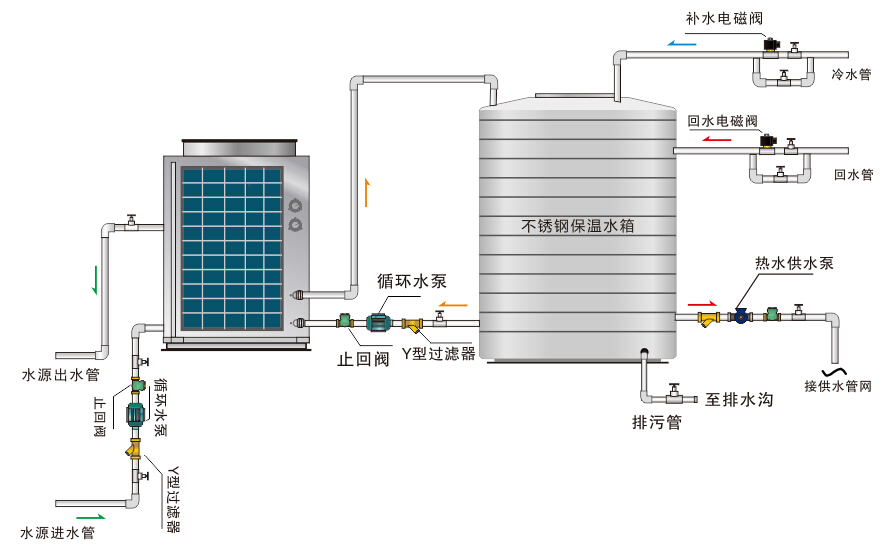

空氣+水源熱泵熱水機組系統原理圖

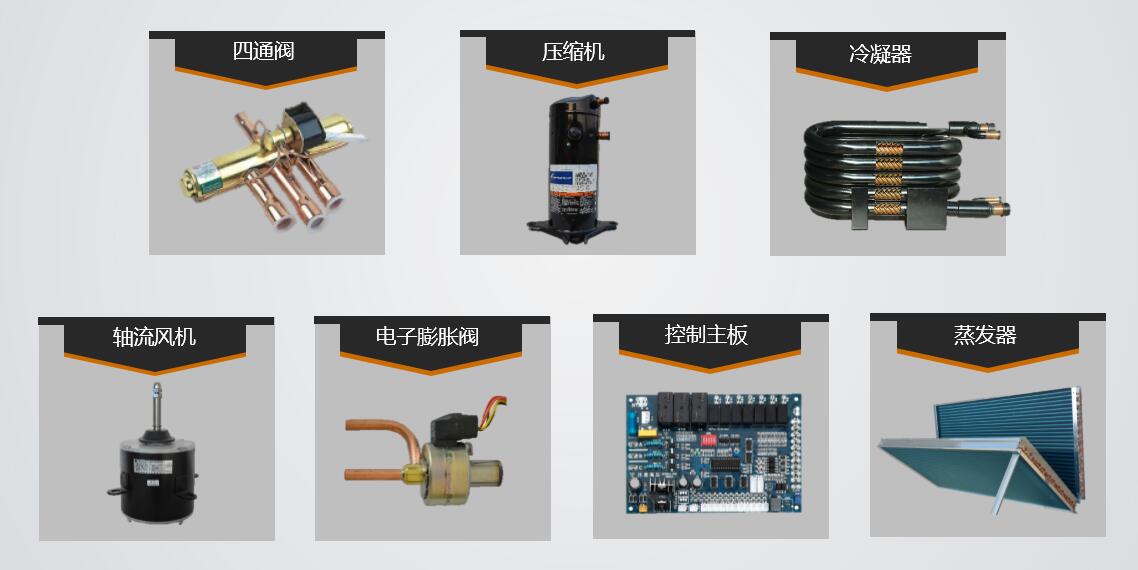

空氣源熱泵機組主要部件

空氣能熱水器四大部件簡介

壓縮機

壓縮機（也有人稱之為“蒸氣泵”）是一種將低壓氣體提升為高壓氣體的從動的流體機械裝置，是制熱系統的心臟。它從吸氣管吸入低溫低壓的制冷劑氣體，通過電機運轉帶動活塞對其進行壓縮后，向排氣管排出高溫高壓的制冷劑氣體，為制熱循環提供動力，從而實現壓縮→冷凝(放熱)→膨脹→蒸發(吸熱)的制熱循環。

冷凝器

冷凝器為制熱系統的機件，屬于換熱器的一種，能把氣體或蒸氣轉變成液體，將管子中的熱量，以很快的方式，把水加熱。氣體通過一根長長的管子（通常盤成螺線管），讓熱量散發到四周的水中，銅之類的金屬導熱性能強，常用于輸送蒸氣。為提高冷凝器的效率經常在管道上附加熱傳導性能優異的散熱片，加大散熱面積，以加速散熱。冷凝器工作過程是個放熱的過程，所以冷凝器溫度都是較高的。

蒸發器

蒸發器是制熱四大件中很重要的一個部件，經過壓縮、液化，低溫的制冷劑通過蒸發器，與外界的空氣進行熱交換，“氣”化吸熱，降低周?chē)諝獾臏囟?，以達到吸收空氣中能量的目的。

膨脹閥

膨脹閥（節流閥）是在制熱系統中通過改變節流截面或節流長度，達到控制制冷劑流量的裝置，一般安裝于蒸發器和儲液筒之間。膨脹閥（節流閥）使中溫高壓的液體制冷劑通過其節流成為低溫低壓的濕蒸汽，然后制冷劑在蒸發器中吸收外界空氣中的熱量。膨脹閥（節流閥）通過蒸發器末端的過熱度變化來控制閥門流量，防止蒸發器面積利用不足和敲缸現象的發生。

空氣能(空氣源)熱水器優點

1. 環保、省電，因?yàn)榭諝饽軣崴鞑皇褂萌細?，便不?huì)產生廢氣，從而不會對臭氧層進行破壞，還因?yàn)樗‰?，而每減少消耗一度電量，可以減少發電時的1.5磅的二氧化碳產生，也就可以減少對臭氧層破壞。所以使用空氣能熱水器也就可以延緩“地球變暖”。它還可以起到凈化室內空氣的作用。

2.高效除濕、方便舒適，每天24小時最大除濕量在6-8公斤，梅雨及陰雨天氣效果更加明顯，尤其適合潮濕的南方天氣。全年候不管陰晴雨雪，全天候24小時不間斷連續自動提供熱水，比一般太陽能熱水器還要方便。

3.安全，空氣能熱水器不利用燃?xì)猓酝耆梢耘懦谎趸贾卸镜陌踩[患。也不會用電加熱棒加熱，排除漏電的可能性。所以更加安全。

4.實現系統運行自動化；自動運行，無需值守，自帶溫控裝置和保溫層，可自動補水、加熱、斷電，可24小時提供熱水。用戶在任何天氣條件下，在任何時候都可享用熱水。

5.使用壽命長、成本低。維護費用低，使用壽命長達15年以上，設備性能穩定。運行安全，自動化程度高，該空氣能熱水器采用間接加熱方式，運行安全靠；自動化程度高。運行成本低：節能效果突出，投資回報期短，該產品與常規產品相比可節省70％的能源。

6.適合各類團體熱水工程使用，可實現無人值守，全自動運行，集中供應熱水配有水溫、水位顯示。

7.性能穩定，不受環境影響，產品一年四季全天候運行，不受夜晚、陰天、下雨及下雪等惡劣天氣的影響，可以實現全年365天，全天24小時制熱水。
